Машины для дозирования GR-Au350-LM Автоматическая высокоскоростная машина для дозирования в режиме реального времени

Диспенсеры GR-Au350-LM Автоматическая высокоскоростная машина для подачи в режиме онлайн Главное изображение

Высокоскоростные дозирующие машины серии Au350 могут использоваться для решения широкого спектра задач дозирования и инспекции AOI.

Высокоскоростная машина для онлайн-дозирования серии Au350 фокусируется на всех деталях при проектировании всей машины, в сочетании с различными условиями дозирования и требованиями к процессу, с которыми сталкивались на заводе в прошлом, и постоянно оптимизируется с помощью собственных поколений продуктов. Благодаря инновациям она интегрирует различные технологии дозирования и предоставляет множество различных полностью автоматических решений для онлайн-дозирования. Она в основном используется в бытовой электронике, автомобильной электронике, полупроводниках, печатных платах, FPCC, корпусировании ИС и других отраслях промышленности.

Напишите нам письмо

Подробности продукта

Теги продукта

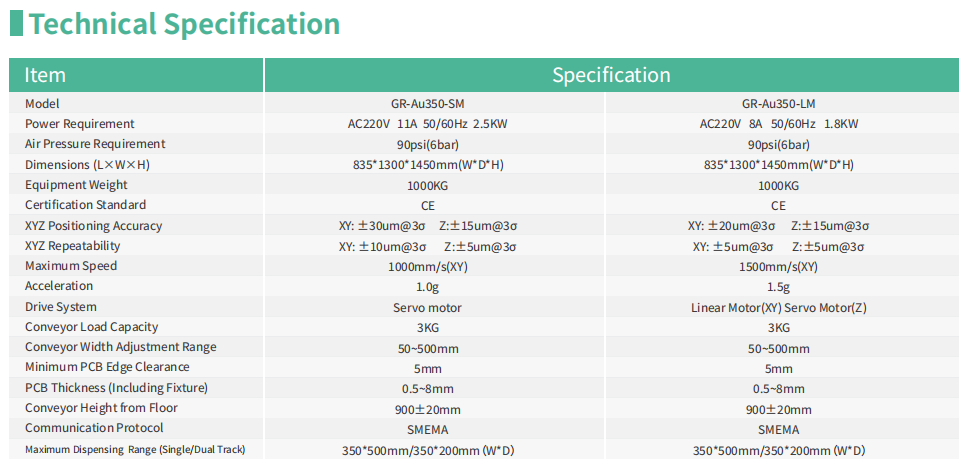

Параметры устройства:

Модель	GR-Au350-LM
Спрос на электроэнергию	AC230V 8A 50/60Hz 1.8KW
Потребность в барометрическом давлении	90 фунтов на кв. дюйм (6 бар)
Внешние размеры	83513001450 мм (ШГВ)
Масса	1000КГ
Стандарты аккредитации	CE
Точность позиционирования по осям XYZ	XY: ±20мкм@3σ Z:±15мкм@3σ
Повторяемость осей XYZ	XY: ±5мкм@3σ Z:±5мкм@3σ
Максимальная скорость	1500 мм/с(XY)
Ускорение	1.5G
Ключевые слова	машины-диспенсеры
Система привода	Линейный двигатель (XY) Серводвигатель
Несущие грузы пути	3КГ
Диапазон расширения колеи	50~500мм
Минимальные поля доски для подложки	5мм
Толщина подложки (включая крепление)	0,5~8 мм
Орбитальный дорожный просвет	900±20мм
Протоколы связи	СМЭМА
Максимальный диапазон дозирования (монорельс/двухколейный)	350500мм/350200мм(Ш*Г)

Характеристики устройства:

1.стабильность
Вся машина имеет конструкцию квадратного сварного противовеса, структурная механика стабильна после термообработки, а работа системы более долговечна; Стандартные детали изготовлены из лучших в отрасли стандартных компонентов, с хорошей гарантией качества и сниженным количеством отказов машины. Скорость производства и стоимость использования значительно снижены; Модуль винтового портала использует режим прямого соединения, который имеет мало изнашиваемых деталей и экономит стоимость покупки; Модуль линейного двигателя портала с замкнутым контуром управления решетчатой шкалой с микронным разрешением, более высокая точность и надежность.

2.Универсальность

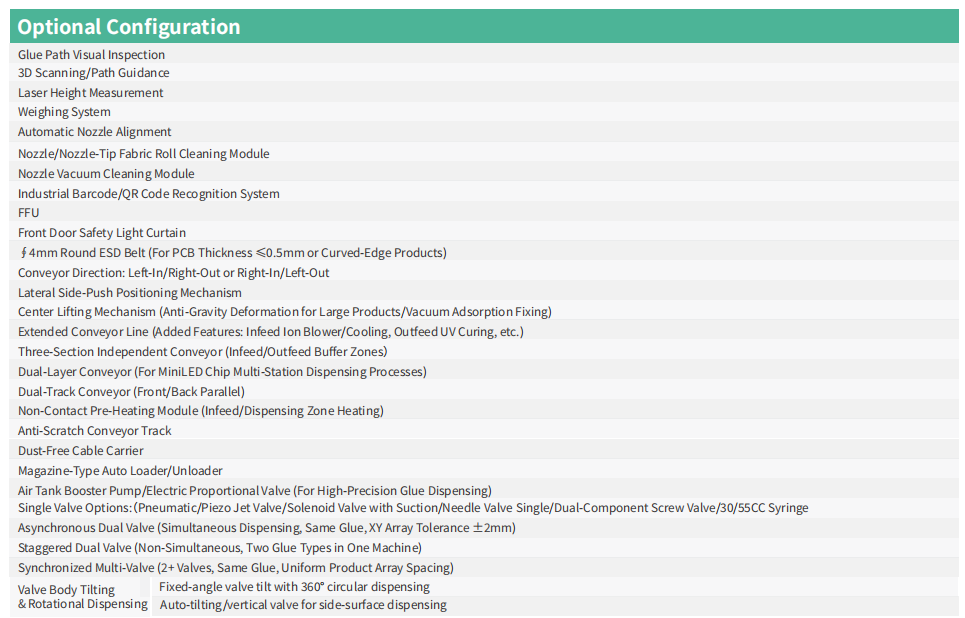

Высокоскоростная машина для дозирования онлайн серии AU350 гибко применяет различные соответствующие функциональные модули в соответствии с различными требованиями к процессу дозирования, такими как двойной трек, нагрев дна, наклон и поворот иглы, автоматическое выравнивание иглы, измерение высоты, взвешивание, удаление остатков клея, синхронный двойной клапан/асинхронный двойной клапан и т. д., которые можно выбирать в соответствии с требованиями реального времени; фиксированная платформа корпуса клапана подходит для различных корпусов клапанов, подходящих для различных процессов дозирования и переключения клея.

3.Удобство
Автоматическая загрузка и выгрузка, сокращение ручного вмешательства, повышение производительности и эффективности оборудования; Благодаря дозированию с помощью пьезоэлектрического клапана нет необходимости перемещать ось Z вверх и вниз, что увеличивает производительность; Точный контроль количества клея, автоматическая коррекция и пополнение с помощью зрения компенсируют смещение позиции дозирования продукта и повышают производительность операций дозирования; Линейное движение с приводом от двигателя происходит быстрее и сокращает время простоя; В то же время систему сканирования кодов можно настроить для подключения к системе MES для реализации взаимной доставки больших данных, что повышает уровень управления информацией в цехе.

4.Обнаружение АОИ
Благодаря режиму работы машинной строки можно определить форму клеевого пути на изделии после нанесения, например, больше клея, меньше клея, разрыв клея, отклонение клеевого пути и т. д.

Применимый клей:
УФ-клей, AB-клей, PUR, эпоксидная смола (черный клей), белый клей, синий клей, проводящий EMI клей, силикон, эпоксидная смола, мгновенный клей, серебряная паста, красный клей, паста для пайки, паста для рассеивания тепла, паяльная паста, прозрачная краска, средство для фиксации винтов и т. д.
